Web 运行站解决的是工业软件交付环节中一个长期痛点：客户端部署。传统方案要么安装客户端软件，要么安装浏览器插件（ActiveX/NPAPI），在浏览器持续收紧安全策略的今天越来越难以为继。本平台的做法是把同一套运行内核编译为 WebAssembly，在标准浏览器中运行完整的运行站，并通过 ucchmiserver 网关收敛全部工业通信。

4.1 总体架构与设计约束

Web 运行站由两个角色组成：浏览器内的 WebPlayer（WASM 运行站）与服务端的 ucchmiserver（数据网关）。二者职责边界非常清晰：

角色	职责	明确不做的事
WebPlayer（WASM）	画面渲染与动画、实时/历史曲线、报警与 SOE 查询与呈现、报表、3D 渲染、脚本（受限沙箱）、工程本地缓存、运维 HUD	不打开任何工业协议 socket；不持有本地权威数据库；不做设备采集
ucchmiserver	WebSocket/WSS 服务、实时数据订阅与轮询、站级 Historian 只读查询代理、报警命令转发、工程与媒体分发、客户端在线名册与运维接口	不替代运行站做实时数据评估；不产生独立的报警权威数据

4.1.1 三条核心设计约束

浏览器不是可信环境。 因此所有工业通信、协议解析、权限判定都在服务端完成；浏览器只接收已授权的数据，且脚本执行与危险方法调用均受白名单限制。

WebAssembly 内存不能无限增长。 WebPlayer 使用固定的 512 MiB 线性堆（ALLOW_MEMORY_GROWTH=0），所有缓存、队列、缓冲都必须有明确预算与回收策略。

浏览器不能阻塞。 任何同步等待（例如历史查询）都必须走异步回调，禁止嵌套事件循环，否则会冻结整个运行时。

注

这三条约束不是「Web 版的妥协」，而是把 Web 端当作一个独立形态的运行站来认真设计的结果。也正因为如此，WebPlayer 提供的不是「看板」，而是完整的运行站功能集。

4.2 ucchmiserver 数据网关

ucchmiserver 是纯服务端组件，提供数据网关、工程分发、运维控制与数据源集成四类能力，并以系统托盘程序的形式常驻运行，提供主界面、工具栏服务控制、事件日志、Web 客户端在线名册与运行状态提示。

4.2.1 四类能力

能力	组成	说明
数据网关	WebSocket / WSS 服务（默认端口 8030）、UDP 接收（实时 45452 / 告警 45454）、实时数据取数（本地或远程实时库）、Historian 只读桥（默认 9100）	把站端实时与历史数据以统一帧协议提供给浏览器端
工程分发	HTTP 测试与分发服务、工程目录与资源目录管理、可选 SHA256 清单校验	让浏览器端无需安装即可获取工程文件与媒体资源
运维控制	实时库服务启停与配置对话框、实时库运维控制台、实时库诊断面板、事件日志查看、HTTP 测试服务开关	把实时库与网关的运维动作可视化，降低现场维护门槛
数据源集成	SQLite / MySQL 数据源、MQTT 消息总线（自带 MQTT 源码编译）、配置持久化（Windows GBK / 信创 Linux UTF-8）	与既有信息系统和历史数据源对接

4.2.2 实时库服务与远程取数

网关对实时库的支持有两种形态：本地进程内服务与远程客户端连接。网关可作为实时库的客户端连接到站端运行站的实时库（默认端口 6389），并在启动初期自动补连，保证首批实时请求不被丢弃。

8990 通道（远程实时 JSON）：通过实时库 MGET 批量取键值，返回 JSON 帧，适合变量数量中等、需要可读性的场景。

8989 通道（紧凑二进制）：远程 rt/<id> 键值以紧凑二进制打包（可选压缩），适合高频、大批量、带宽敏感的场景。

连接独占与防饿死：同一连接的取数请求不会互相排队等待，而是保留「每连接最新一次轮询」（8989 优先于 8990），锁释放后立即投递最新结果。

线程池异步：取数在工作线程完成，结果再回到主线程投递 WebSocket 帧，保证网关自身的响应性。

4.2.3 站级 Historian 桥

历史数据的权威源是站级 Historian，Web 端不存在本地历史库回退。网关提供只读桥接，查询失败时显式返回 remote_fail:* 错误，而不是返回空结果——这一点对工业场景至关重要：「没有数据」和「查询失败」必须是两种不同的状态。

帧类型	对应业务	说明
`'b'` (8970)	历史日窗曲线	按分辨率（小时/分钟/曲线）查询指定日期的曲线数据
`'c'` (8971)	历史报警分页	按时间范围、确认状态、等级、区域、点名过滤分页查询
`'d'` (8972)	SOE / 历史事件	按日期与关键字查询事件顺序记录
8973	站级命令转发	报警确认、全确认、重同步、搁置等操作下发站端执行
8974	查询游标取消	超时或发起新查询时取消网关侧游标，`cursorId=0` 表示最近一次
8975	运维指标快照	获取网关与站端运维指标
8976	通道诊断快照	获取站端运行站写入的通道诊断 JSON

注

游标与取消机制是 Web 历史查询的关键：浏览器端可能在用户快速翻页或切换画面时发起新查询。若不取消旧查询，过期结果可能覆盖新结果，造成「曲线显示错位」。平台通过游标 ID + owner 归属实现精确取消——例如报表刷新不会打断曲线或报警的查询。

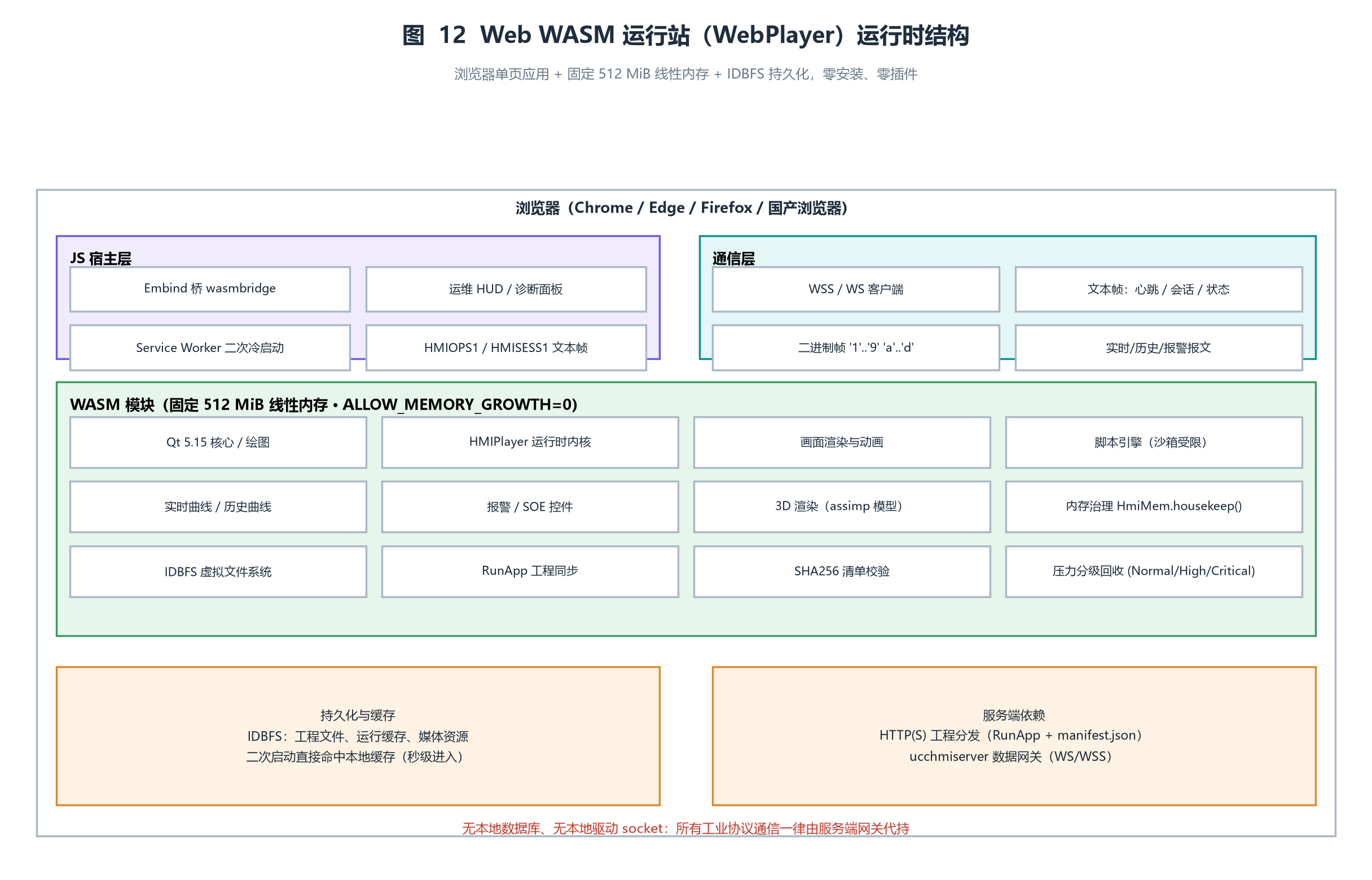

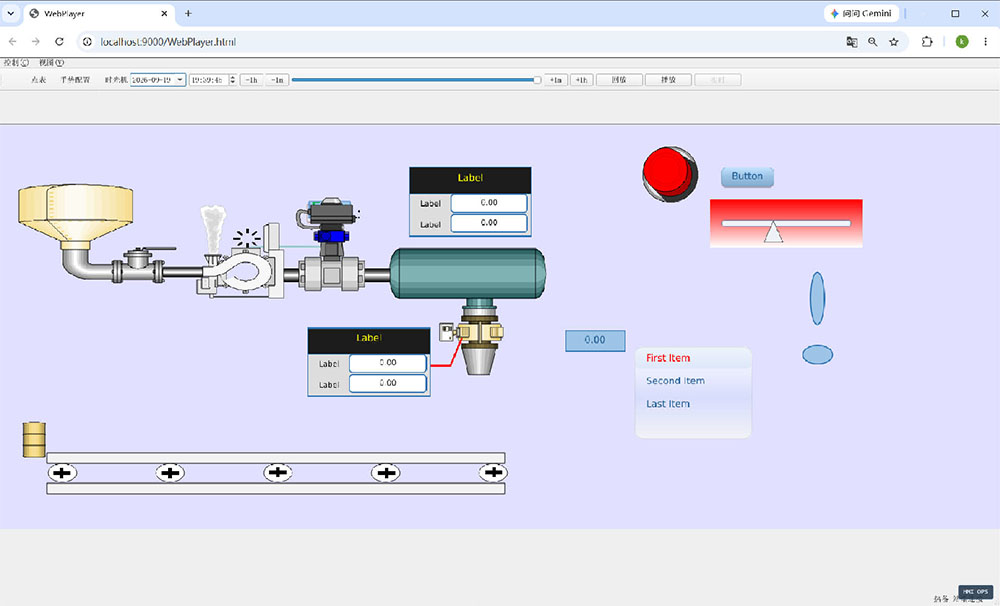

4.3 WebPlayer 的 WebAssembly 技术实现

4.3.1 构建配置

构建要素	配置	原因
目标平台	Emscripten / WebAssembly，定义 `HMI_WASM_BUILD`	同一份源码条件编译，避免维护两套代码
模块裁剪	剔除 `sql`、`concurrent`、`serialbus` 模块	浏览器内无本地数据库、无线程与串口总线
语言标准	C++11 / gnu++11 构建标志	匹配 Emscripten 工具链与 Qt for WebAssembly 的约束
JS 互操作	Embind（`wasmbridge.cpp`）	把 C++ 运行站能力以受控接口暴露给宿主 JS
虚拟文件系统	`-lidbfs.js`（IDBFS，基于 IndexedDB）	持久化工程文件与运行缓存，实现二次冷启动加速
内存模型	固定 512 MiB 线性堆 + `ALLOW_MEMORY_GROWTH=0`	避免内存无限增长导致浏览器标签页崩溃，强制资源预算化
同步语义	Asyncify（用于必须同步的既有代码路径）	在不重写全部业务代码的前提下支持同步调用语义
工程预载	预载 `RunApp` 运行文件	减少首次加载的往返次数

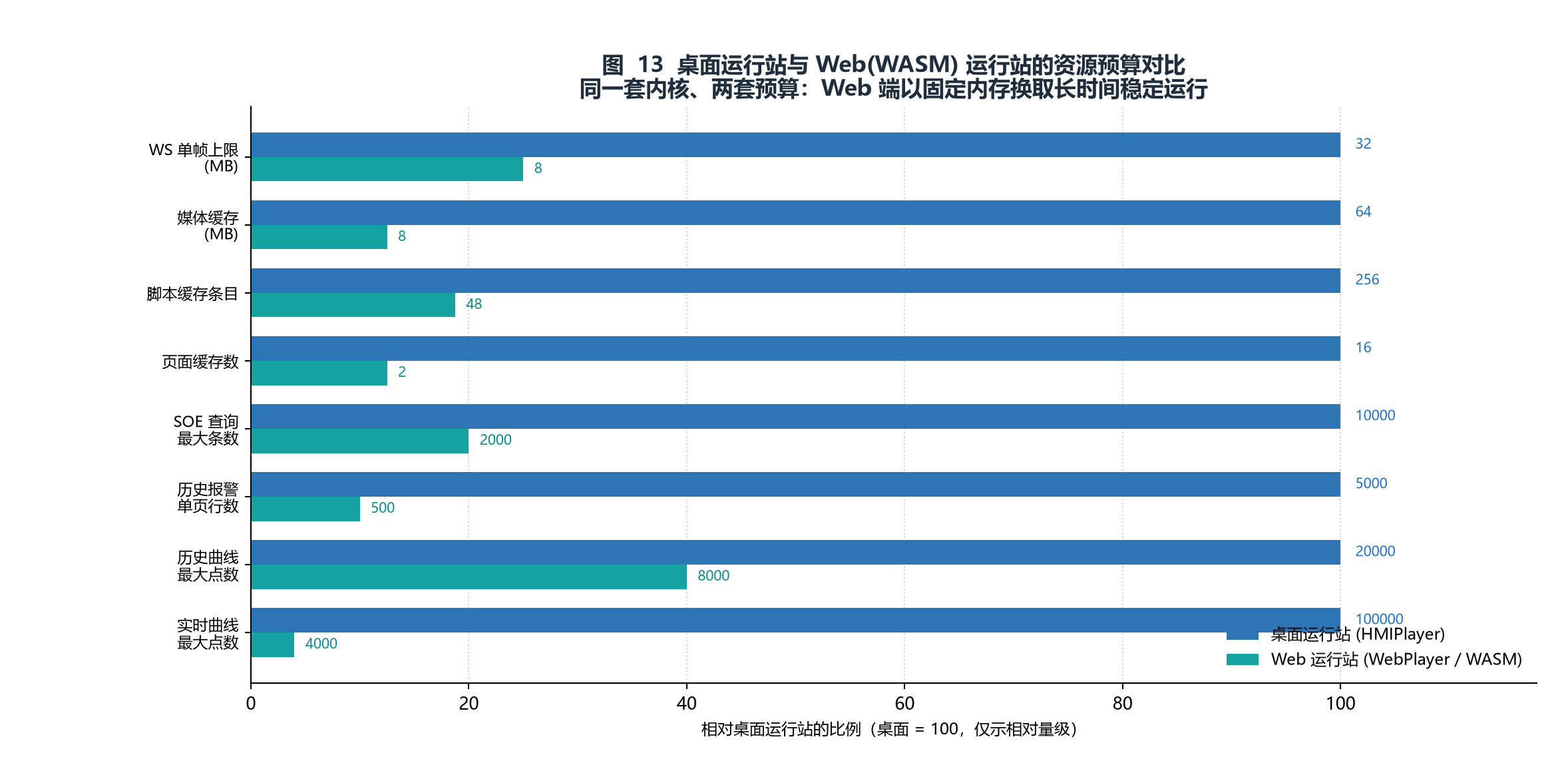

4.3.2 内存治理：HmiMem 框架

浏览器端的内存治理是本方案最具工程含量的部分。平台提供统一的 HmiMem 内存策略层，把「桌面宽松、Web 严格」的差异收敛为一组编译期常量，并在运行期以周期性整理（housekeep）+ 压力分级（Normal/High/Critical）两级机制执行回收。

预算项	桌面运行站	Web 运行站	回收策略
线性堆上限	不限制（操作系统管理）	512 MiB（固定）	压力分级 + 强制回收
实时曲线最大点数	100 000	4 000	隐藏页面丢弃实时缓冲
历史曲线最大点数	20 000	8 000	隐藏页面释放历史曲线缓冲
历史报警单页行数	5 000	500	分页拉取
SOE 查询上限	10 000	2 000	结果集上限
页面缓存数	16	2	Critical 时逐出隐藏页面缓存
脚本缓存条目	256	48	超限淘汰
媒体缓存	64 MiB	8 MiB	按键淘汰最旧条目
查询缓存	16 MiB	4 MiB	按键淘汰最旧条目
解码图片条目	128	24	LRU 淘汰
Pixmap 缓存	100 000 KB	8 192 KB	按节拍刷新，High 压力时立即刷新
事件持久化（JSONL）	开启	关闭	避免写放大
隐藏曲线采样	开启	关闭	隐藏页面不做无谓计算

注

分级回收策略：HmiMem::housekeep() 以固定周期（桌面 30 s / Web 15 s）执行；隐藏页面释放历史/3D/GIF/实时缓冲，可见页面压缩曲线点数并触发脚本 GC；Pixmap 缓存按节拍刷新；进入 Critical 压力时进一步逐出隐藏页面与图片缓存。整个过程在 UI 线程安全执行，不产生阻塞。

4.3.3 二次冷启动与持久化

IDBFS 持久化：工程文件、媒体资源与运行缓存写入浏览器持久化文件系统。

Service Worker：承担离线缓存与二次冷启动的快速装载，使第二次进入接近秒级。

工程同步（RunApp 同步）：启动阶段同步 HTTP 服务端的分发目录，先取 manifest.json，再按清单拉取各文件；支持可选 SHA256 完整性校验；同步过程向宿主 JS 报告运行阶段（便于 HUD 显示进度与错误）。

失败可解释：同步失败、校验失败、网络失败均以明确的阶段与原因上报，而不是停留在白屏。

4.4 通信协议与帧字典

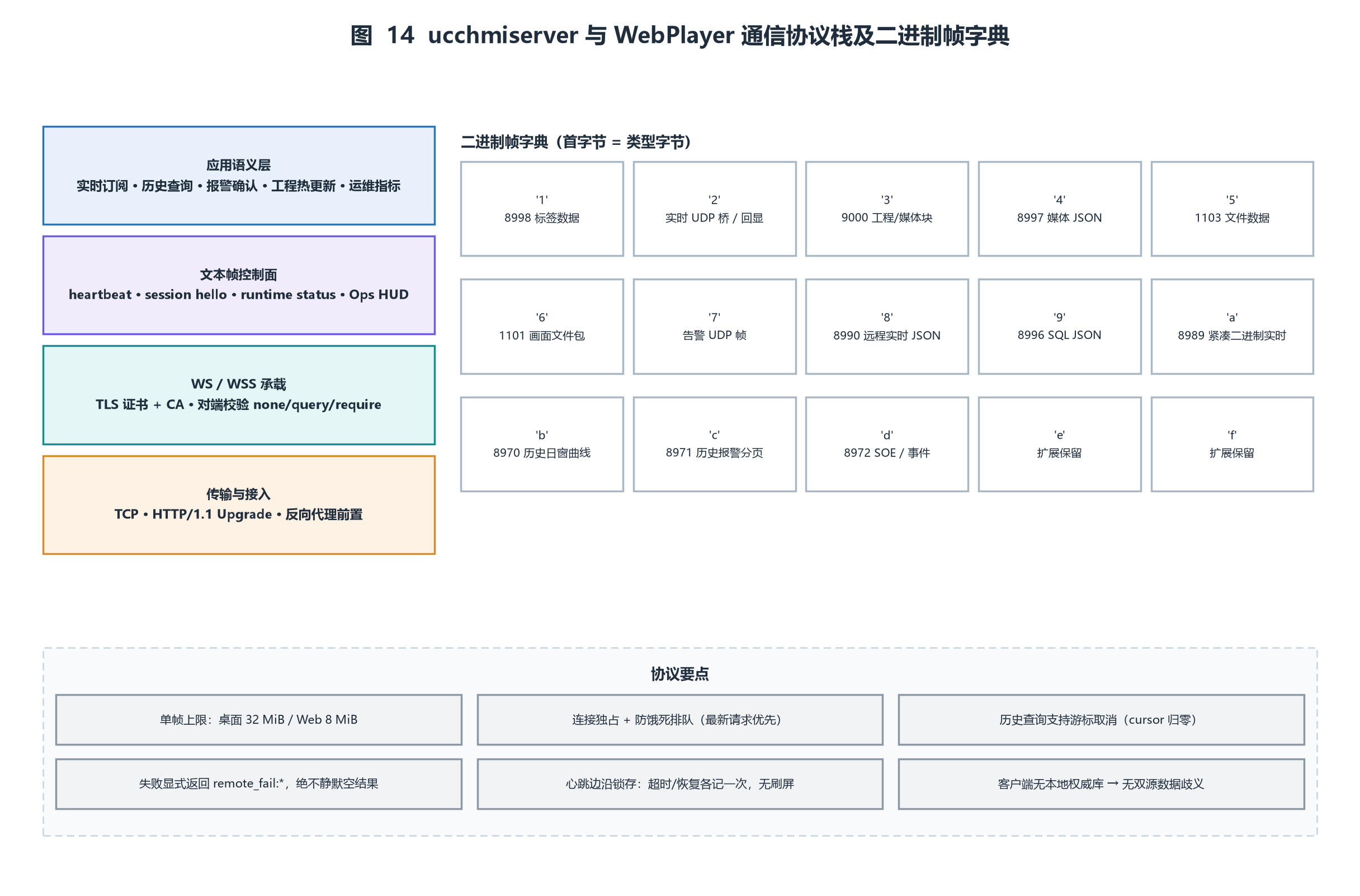

图 14 ucchmiserver 与 WebPlayer 通信协议栈及二进制帧字典

WebSocket 通道分为文本控制面与二进制数据面两部分：

平面	内容	用途
文本帧（控制面）	心跳（heartbeat）、会话握手（session hello）、运行状态（runtime status）、运维 HUD 指令（HMIOPS1/HMISESS1）	连接保活、会话建立、状态上报与运维交互
二进制帧（数据面）	首字节为类型标识，其后为负载	实时数据、历史曲线、报警、SOE、工程与媒体文件、SQL 结果等

表 4-1 二进制帧类型字典

类型字节	业务语义	说明
`'1'`	8998 变量/标签数据	标签数据下行
`'2'`	UDP 实时桥接 / 二进制回显	运行站 UDP 实时帧转发给浏览器；也用于回显
`'3'`	9000 工程文件 / 1102 媒体二进制	工程与媒体的大块二进制传输
`'4'`	8997 媒体 JSON	媒体资源元数据
`'5'`	1103 文件数据 JSON	文件数据描述
`'6'`	1101 画面文件包	画面定义的打包传输
`'7'`	告警 UDP 帧	告警事件转发
`'8'`	8990 远程实时 JSON	实时库 MGET 结果
`'9'`	8996 SQL JSON	SQL 查询结果的兼容帧
`'a'`	8989 远程实时紧凑二进制	高频批量实时数据（可选压缩）
`'b'`	8970 历史日窗曲线	历史曲线查询响应
`'c'`	8971 历史报警分页	报警历史查询响应
`'d'`	8972 SOE / 历史事件	SOE 查询响应

注

帧上限：桌面形态 32 MiB、Web 形态 8 MiB；待发送二进制缓冲桌面 16 MiB、Web 4 MiB。超限的连接会被明确拒绝而不是静默截断，避免「数据看起来传过去了但内容是残缺的」这类难以定位的问题。

4.5 安全模型

Web 端直接暴露在 IT 网络中，安全设计的核心思路是「收敛能力 + 显式授权 + 可验证完整性」。

安全层面	机制	默认值
传输安全	WS / WSS（TLS），支持配置证书、私钥与 CA；对端校验策略可选 `none` / `query` / `require`	对端校验可选，生产环境建议 `require`
宿主脚本	任意脚本执行默认关闭，仅可通过接口在操作员登录后开启；实验环境可通过编译开关 `HMI_ALLOW_HOST_SCRIPT=1` 放开	关闭
危险方法调用	`myObjInvoke` / 宿主路径调用受方法白名单限制	白名单机制
写入操作	写操作要求操作员已登录（可配置为强制）	强制登录
工程完整性	工程清单 SHA256 校验；未提供期望哈希时跳过校验	支持且可强制
数据平面	浏览器端不打开工业协议 socket，所有协议通信经网关代理	架构保证
历史数据权威性	历史/报警数据一律回源站级 Historian，不提供本地回退	架构保证
运维可见	提供安全策略 JSON 查询接口与运维 HUD，策略状态对运维透明	内置

注

「默认关闭」原则：宿主脚本、危险方法、写入操作三者的默认状态都是「关闭或受限」，必须显式开启。这与工业现场的安全要求一致——默认配置应当是安全的，而不是需要额外加固才安全的。

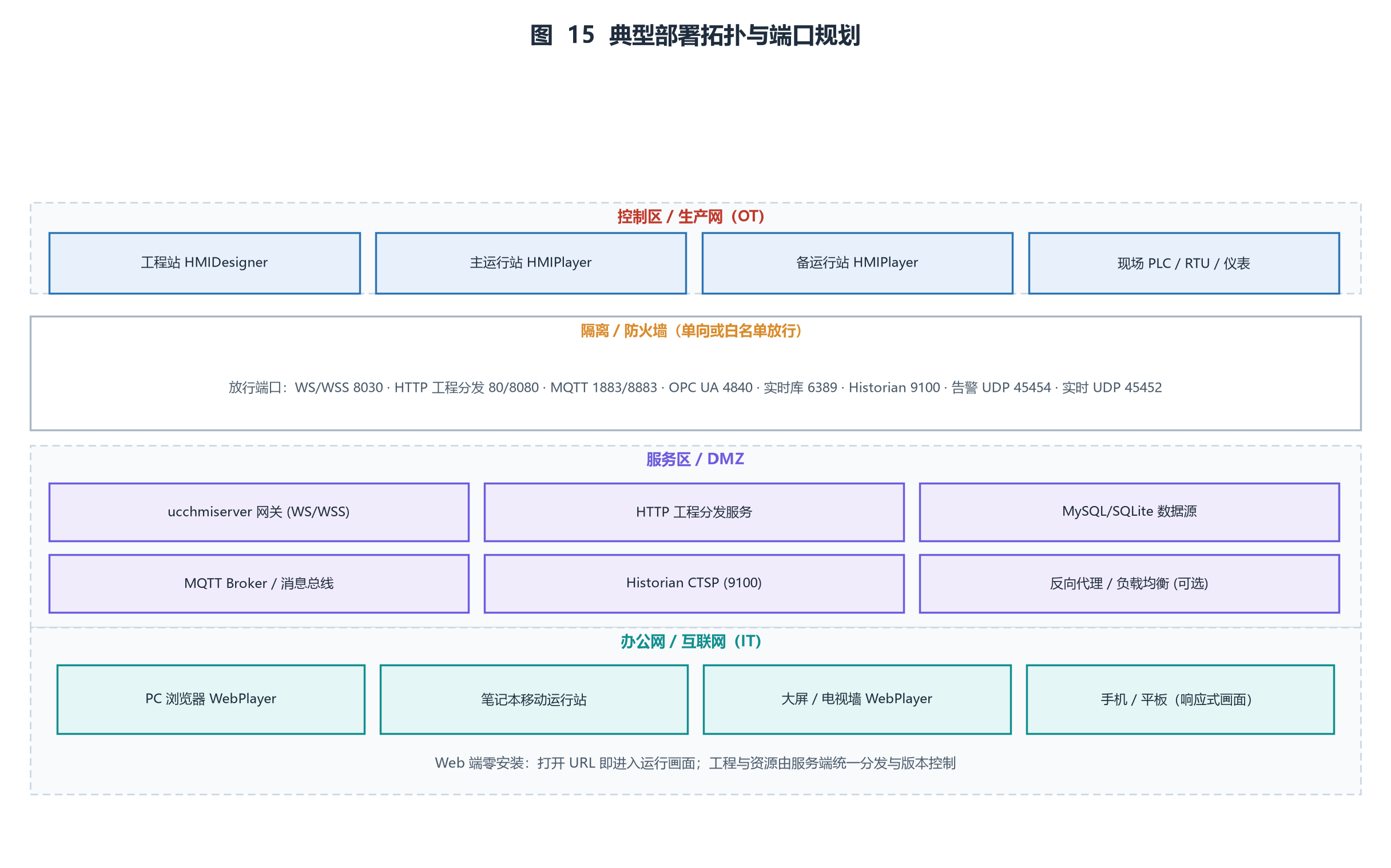

4.6 部署实施

4.6.1 部署步骤

部署站端运行站：按第 3 章的运行站部署方式安装 HMIPlayer，确认实时库、时序库、报警与采集正常运行。

部署网关：在服务区/DMZ 主机上部署 ucchmiserver；配置数据源（SQLite/MySQL）、实时库端点（本地或远程 6389）、站级 Historian 端点（默认 9100）、WebSocket 监听地址与端口（默认 8030）、WSS 证书与对端校验策略。

配置工程分发：把工程发布目录配置为 HTTP 分发根目录，启用可选的 SHA256 清单校验。

部署 WebPlayer 静态资源：把 WASM 构建产物（.js / .wasm / .data 与静态页面）部署到 Web 服务器，或由网关的 HTTP 服务直接分发。

网络与防火墙：按端口清单放行（见下表）；OT/IT 之间建议单向或白名单方式隔离。

验收：浏览器访问 → 观察工程同步进度 → 进入画面 → 验证实时刷新、历史曲线、报警查询、报警确认、报表导出与 3D 渲染。

运维接入：配置运维 HUD 与指标抓取（运维指标快照 8975、通道诊断快照 8976），纳入既有监控体系。

4.6.2 端口与协议清单

表 4-2 默认端口与用途

端口	协议	用途	方向
8030	WebSocket / WSS	网关数据服务（可配置）	浏览器 → 网关
80 / 8080	HTTP	工程与媒体分发、HTTP 测试服务	浏览器 → 网关
9100	TCP（CTSP）	站级 Historian 只读查询桥	网关 → 站端
6389	TCP（RESP 兼容）	实时库命令服务与复制	内部 / 网关 → 运行站
45452	UDP	实时数据转发	站端 → 网关
45454	UDP	告警转发	站端 → 网关
1883 / 8883	MQTT / MQTTS	消息总线（可选）	双向
4840	OPC UA（opc.tcp）	OPC UA 服务端（可选）	双向
—	设备协议端口	Modbus TCP、S7、IEC104、DNP3 等（按现场配置）	运行站 → 现场设备

4.6.3 运行与升级

工程热更新：工程变更后无需重新安装任何客户端，浏览器刷新或按提示重载即可获得新版本；SHA256 校验保证新旧版本混用不会产生静默错误。

网关服务控制：主界面工具栏可一键启停网络服务、实时库服务，并可查看运行状态提示与事件日志。

在线名册：网关维护 Web 客户端在线名册（可只看在线），并记录历史接入端点，便于运维掌握终端分布。

诊断：运行时状态、事件、崩溃报告、安全策略、宿主脚本控制均通过对外 API 暴露，可接入第三方运维平台。

4.6.4 容量与带宽估算方法

Web 运行站与桌面运行站的最大差别是资源边界是硬的：浏览器侧是固定的 512 MiB 线性堆，网关侧是有限的连接与线程预算。因此容量规划不能靠「先上再看」，而应在设计阶段按下面的口径估算。

容量维度	估算方法 / 口径	工程建议
下行带宽	带宽 ≈ 可见测点数 × 变化率 × 单点负载字节 × 刷新频率；紧凑二进制帧的单点负载约 8～16 B（含质量码与时标），文本 JSON 帧约为其 2～4 倍	优先让网关使用紧凑二进制通道（8989）；文本通道（8990）用于低频或调试场景
网关并发	单会话在 1 Hz 刷新、数千可见点下约为数十 KB/s 量级；取数经线程池异步执行并按连接独占排队	按实测压测确定单网关会话上限；超出后横向扩展网关或按区域划分
单画面测点	画面内可见测点全部需要订阅与刷新	建议单画面可见测点控制在数千级；用弹出画面、分组刷新与死区降低瞬时负载
曲线点数	实时曲线上限 4 000 点，历史曲线上限 8 000 点（代码常量）	长区间查询用抽点间隔，避免在浏览器侧做超大点数渲染
历史查询	日窗查询支持小时/分钟/曲线粒度；跨日区间用抽点	避免「大区间 + 高密度」同时出现；批量取数用异步并支持取消
浏览器内存	固定 512 MiB；页面缓存 2 个、媒体缓存 8 MiB、报警队列 64、待发缓冲 4 MiB	页面与 3D 场景按预算设计；隐藏页面会被回收，不应把状态寄托在隐藏页面上
3D 场景	模型与纹理计入 8 MiB 媒体预算	建议单画面一个 3D 视图；Web 端优先使用低多边形模型与压缩纹理
工程体积	工程文件经 HTTP 分发并缓存于 IDBFS	拆分工程资源、按需加载；启用 SHA256 校验以保证版本一致

注

口径声明：上表给出的是估算方法与设计边界，不是性能承诺；实际容量必须在目标硬件与目标工程规模上压测确认。好在平台把关键边界都做成了可读的代码常量与可统计的指标，压测结果可以直接与常量对照，而不是靠猜。

4.7 技术指标

表 4-3 Web 运行站关键指标

类别	指标	数值 / 说明
运行时	内存模型	固定 512 MiB 线性堆，`ALLOW_MEMORY_GROWTH=0`
	持久化	IDBFS（IndexedDB）+ Service Worker 二次冷启动
	工程装载	HTTP manifest + 分文件同步 + 可选 SHA256 校验
渲染	画面	矢量图元 + 动画 + 多页面/弹出页面（并发上限按预算控制）
	实时曲线	最大 4 000 点
	历史曲线	最大 8 000 点
	3D	支持（assimp 模型 + 媒体缓存 8 MiB）
数据	实时数据	文本 JSON 帧（8990）与紧凑二进制帧（8989）双通道
	历史查询	日窗（小时/分钟/曲线）+ 跨日区间 + 抽点间隔；异步 + 可取消
	报警	历史报警分页（单页 500 行）、SOE（上限 2 000 条）、确认/全确认/搁置/重同步
	报表	周期报表经时序库/Historian 通道（8970）
通信	帧上限	单帧 8 MiB；待发缓冲 4 MiB
	保活	文本帧心跳 + 会话握手 + 运行状态上报
	重连	带退避策略的重连，会话恢复后按需重同步
安全	传输	WS/WSS + 证书 + 对端校验策略
	脚本	宿主脚本默认关闭、方法白名单、写操作要求登录
	完整性	工程清单 SHA256 校验
运维	接口	运行状态、事件、崩溃报告、安全策略查询
	指标	运维指标快照（8975）、通道诊断快照（8976）
兼容	浏览器	Chrome / Edge / Firefox 及主流国产浏览器（需支持 WASM）
运行看护	浏览器侧	无本地自愈能力（浏览器沙箱不允许）；运行健康由站端 HMICare 统一负责（见第 5 章）
	网关侧	网关作为普通 Windows/Linux 服务进程，可纳入 HMICare 或既有 IT 监控
	对外可见	运行状态、事件、崩溃报告与运维指标快照对外暴露，便于统一采集

4.8 适应领域

场景	为什么适合 Web 运行站
集团/厂级调度大屏	免安装、集中发布、任意终端打开，运维成本最低
工程师与管理人员远程查看	不受办公终端操作系统与权限限制
多终端分散监视	车间、值班室、移动终端统一入口，无需逐台安装
巡检与移动作业	平板/手机浏览器直接访问，支持响应式画面
演示与培训环境	临时电脑、会议室设备即可作为运行站使用
承包商/第三方协同	授予只读或受限权限，不暴露工程与站端网络
边缘/无人值守站点	站端运行 + 远程 Web 监视，减少现场值守成本
项目交付与验收	业主无需安装任何软件即可验收，缩短交付周期
国产化办公终端	国产 OS + 国产浏览器环境下无需额外适配客户端

4.9 技术领先性对比

对比项	传统 Web 方案	本方案（WASM 运行站）
技术路线	服务端渲染 HTML 看板；或 ActiveX / NPAPI 插件；或远程桌面推送	同一 C++ 运行内核编译为 WebAssembly，浏览器内原生执行
功能完整性	通常是桌面功能的子集（曲线、报警、报表常被简化或缺失）	完整运行站：曲线、报警、SOE、报表、3D、脚本（受限沙箱）
插件依赖	需要安装插件或在特定浏览器版本运行	标准浏览器直接运行，无插件、无本地安装
与桌面的一致性	两套代码两套行为，需分别验证	同一份工程、同一套内核，行为一致（仅按内存预算裁剪上限值）
安全模型	插件通常拥有较高本地权限，风险面大	浏览器沙箱 + 服务端代理通信 + 默认关闭宿主脚本 + 方法白名单
内存可控性	前端长跑易内存泄漏，只能靠刷新页面缓解	固定 512 MiB 堆 + 显式预算 + 分级回收，支持长时间稳定运行
历史数据权威性	部分方案在浏览器侧缓存历史，产生「双源」歧义	一律回源站级 Historian，失败显式报错，不静默返回空
部署成本	需为每个终端安装/配置，版本升级需逐台处理	零安装、集中发布、刷新即升级
可观测性	前端黑盒，问题难定位	运行状态/事件/崩溃报告/安全策略/运维指标对外可见
运行看护	浏览器端无法自愈，且缺少「数据是否还在更新」的功能级判定	浏览器侧明确不做本地自愈；运行与采集的健康由站端 HMICare 统一看护（含历史库静默停写、通道设备在线率判定）

注

与其他 Web 化路线的本质区别：多数 SCADA 的 Web 化是重写一个前端，结果是「两套产品、功能不等、验证翻倍」。本方案是把运行内核搬到浏览器，结果是「一套工程、两种形态、行为一致」。代价是必须认真解决内存、异步与安全三个难题——这正是本章 §4.3/§4.5/§4.7 的内容。
